天线测试服务
发布时间：2023-08-28点击量：123

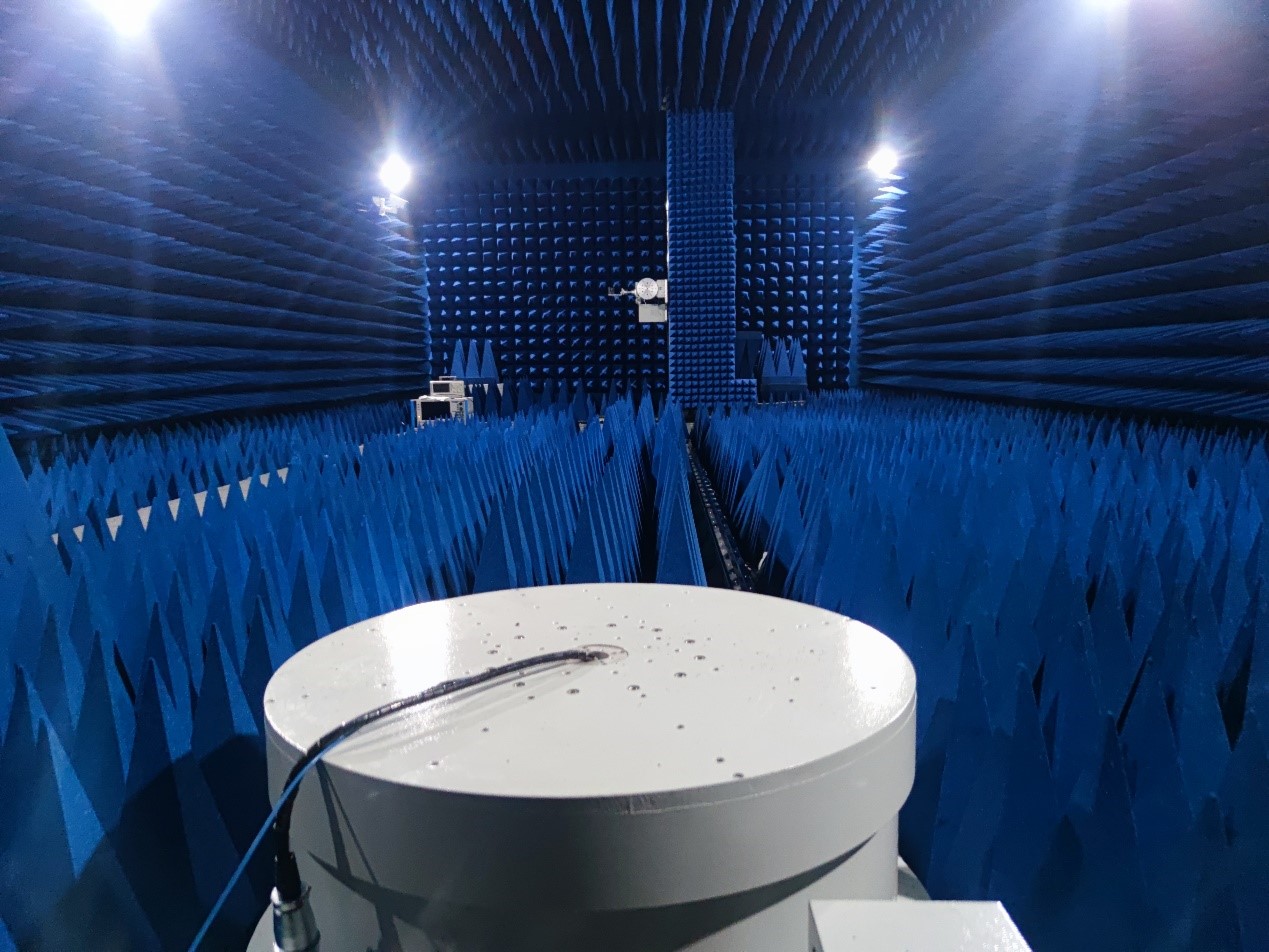

微波暗室天线测试系统的介绍 微波暗室天线测试系统可以满足0.4GHz～40 GHz频段内的天线测量，配置了矢量网络分析仪10MHz-43.5GHz， 系统可以完成平面近场、柱面近场、球面近场、远场天线测试功能以及相控阵天线校准功能，还能完成天线接收状态、发射状态测试。能够进行包括馈源、反射面、阵列天线、各种极化类型天线的方向图、增益、轴比、副瓣、波束宽度、G/T值等数据的分析，获得天线的各个切面方向图和空间立体方向图，可为各类天线产品研究、生产的测试需求提供测试服务。 技术指标 微波暗室尺寸 ≥13m×6.5m×4.2m 扫描架有效行程 ≥4m×2.5m×0.25m×360° 转台结构 方位-平移-俯仰-极化 转台极化轴承重 ≥25Kg 转台方位轴承重 ≥300Kg 地面导轨行程 ≥8m 分辨率 0.003mm 位置精度 X轴：0.05mm；Y 轴：0.05mm；Z 轴：0.03mm；P 轴：0.05° 重复定位精度 X轴：0.05mm；Y 轴：0.05mm；Z 轴：0.03mm；P 轴：0.05° 平面度（RMS） ≤0.03mm 直线度 ≤0.03mm X 轴、Y 轴、Z 轴任意面与坐标原面的垂直度 ≤0.05° 系统动态范围 ＞60dB 测试频率 0.4GHz～40 GHz 测试功能 相控阵天线校准、平面近场、柱面近场、球面近场、远场天线测试功能。 更多测试需求请致电陕西拾贝通讯技术有限公司联系工作人员。
